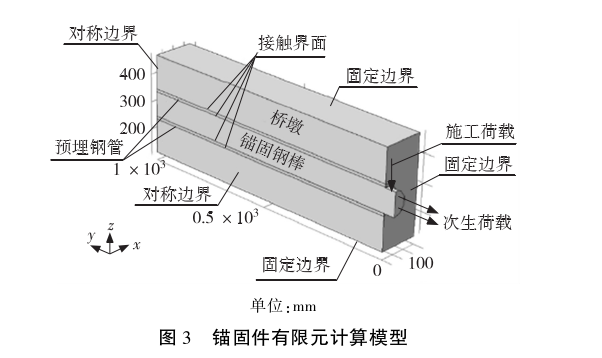

采用三维有限元建立桥梁模板桥墩和钢梢棒等锚固件的实体几何模型,鉴于桥梁模板桥墩自身设计荷载远高于盖梁浇筑期间的施工荷载,可认为桥梁模板桥墩整体发生破坏的可能性很小,仅可能出现锚固件周围的局部破坏,因此为简化计算,仅基于对称原则建立锚固件周围长度、宽度和高度分别为1 000 mm ,150 mm和300 mm范围内的几何模型,采用对称界面实现模型的对半映像,忽略同一不落地支架相邻两锚固件的相互影响。考虑到桥梁模板桥墩内密集配筋产生的强约束条件,模型的底面、顶面和外侧面均采用固定边界条件,内侧面和背侧面采用对称边界,外侧面采用自由边界。钢梢棒与预埋钢管之间采用法向硬接触和切向光滑的接触界面模拟,抗压不抗拉;预埋钢管与桥梁模板桥墩混凝土之间采用粘附接触界面。钢梢棒外露端顶部施加垂向的施工荷载,模拟牛腿腹板与钢梢棒的接触应力;外露截面施加纵向的次生施工荷载钢梢棒拉力,计算见2. 3节。几何模型如图3所示。www.qlmb.net
|
